Instrumental

El equipo trasladado a Hungría fue abundante. El 6 de agosto, unas horas antes de partir, el grueso principal de los instrumentos de observación y equipos de toma de datos climatológicos y de fotometría ambiental, fue pesado. Había aproximadamente 80 Kg., a los que posteriormente se le unieron otros 15 o 20 Kg. aportados en la última escala granadina antes de dirigirnos hacia el aeropuerto de Barajas. Como resultado transportábamos unos 100 kilos de material para la observación y el estudio del eclipse. A todo esto había que sumarle los equipajes de carácter personal, que aunque no se llegaron a pesar, a buen seguro, representaron un añadido de un 50% o 60% sobre el total transportado.



Otro factor era el volumen, sobre todo por el embalaje que hicimos para la protección de algunos  instrumentos. En las semanas previas a la partida hacia el lago Balaton estudiamos a conciencia la forma correcta de preparar los diferentes elementos del instrumental para el largo transporte hacia su destino. El asunto no resultó trivial, pues la mayoría de las opciones, en cuanto a la forma y conveniencia de los embalajes sugeridos, resultaban ser muy voluminosas. En unos casos, el volumen inicial pudo ser reducido, en otros no.



Pero no todo el problema era el peso o el volumen. Gran parte del equipo consistía en instrumentos ópticos, mecánicos o electrónicos muy delicados que había que "mimar". Como se ha comentado en otra sección, para solventar esto se decidió que los instrumentos más frágiles serian transportados como equipaje de mano, y solo el material mas resistente y pesado, así como el equipaje personal, seria facturado para su transporte aéreo. La duda era, que el perfil, tamaño y peso del equipo de mano no se ajustaba mucho a lo habitual, y quizás tuviéramos inconvenientes al respecto. Disponíamos de una cuota de 20 Kg. por persona, por lo que repartimos todo este material  entre los miembros de la expedición. Durante los controles aeroportuarios tuvimos que dar mas de una explicación, pero al final, esto no represento más inconveniente.



El riesgo de rotura de la parte facturada era un elemento que nos preocupaba, y esta preocupación, muy a nuestro pesar, quedo justificada. En la recogida de este material en el aeropuerto de Budapest, vimos como uno de los maletines metálicos, que portaba una de las monturas ecuatoriales de telescopio, estaba fuertemente golpeado. Nos temimos lo peor y no nos equivocamos. La montura había sido dañada en el eje de A.R. quedando inutilizable, a no ser que fuera reparada, pero esta contingencia no estaba prevista. A pesar de todo la reparación pudo ser hecha por los miembros de la expedición y la mañana del eclipse fue completamente operativa.



A continuación podemos ver una relación de todo el  instrumental  transportado hasta Hungría para la observación del eclipse total de sol del 11 de agosto de 1999, así como, el utilizado por los miembros de la S.A.G. para la observación del eclipse desde Granada.

Campo de observación de fotografía y vídeo (J. Cano)

Campo de observación de climatología y fotometría ambiental (J. Pérez)

Registro fotográfico (Hungría)

TELESCOPIOS


  • (H01) Telescopio Smith-Cassegrain de 8" f/10

  • (H02) Telescopio Maksutov-Cassegrain de 90 mm f/13.8

  • (H03) Telescopio Refractor de 60 mm de f/11.6

OBJETIVOS FOTOGRÁFICOS

  • (H04) Objetivo fotografico de 500 mm f/8 (rosca M42 - enfoque manual)

  • (H05) Objetivo fotográfico de 200 mm f/2.8 (rosca M42 - enfoque manual)

  • (H06) Objetivos fotográficos de 50 mm f/1.8 (bayoneta Canon serie FD, Pentax y Olympus - enfoque manual)

  • (H07) Objetivo fotográfico de 24 mm f/2.8 (bayoneta Canon serie FD - enfoque manual)

  • (H08) Duplicador de  focal 2x bayoneta Pentax (perdida de 2 pasos f/)

  • (H09) Duplicador de  focal 2x bayoneta Olympus (perdida de 2 pasos f/)



CUERPOS DE CÁMARAS FOTOGRÁFICAS

  • (H10) Réflex de 35 mm - Olympus OM-1 (Manual)

  • (H11) Réflex de 35 mm - Canon A-1 (Manual - Automática

  • (H12) Réflex de 35 mm - Pentax MZ-50 (Manual - Automática)

  • (H13) Réflex de 35 mm - Ricoch KR-10 (Manual - Automática)

  • (H14) Réflex de 35 mm - Nikon FM-10 (Manual)

CÁMARAS DE VÍDEO

  • (H15) Sony DCR-TR 7000E (formato Digital 8)

  • (H16) Sony TR-420E (formato 8mm)

FILTROS SOLARES

  • 1 Filtro de cristal óptico de 200 mm de diámetro

  • 1 Filtro de cristal óptico de 90 mm de diámetro

  • 1 Filtro de polímero de 50 mm de diámetro

  • 3 Filtros de Mylar de 60 mm de diámetro



MONTURAS Y TRÍPODES

  • 2 Monturas ecuatoriales motorizadas tipo GP

  • 1 Montura ecuatorial motorizada tipo SP

  • 4 Trípodes fotográficos

  • 7 Contrapesas de telescopios



PELÍCULAS FOTOGRÁFICAS



  • 45 Películas de 36 exp. Kodak Elite Chrome 100º ASA (positiva)

  • 10 Películas de 36 exp. Fuji Provia 1600º ASA (positiva)

  • 15 Películas de 36 exp. Kodak 100º ASA (negativa)

  • 10 Películas de 36 exp. Kodak Pro Gold 160º ASA (negativa)

Toma de datos climatológicos (Hungría)

ESTACIÓN METEOROLÓGICA COMPUESTA POR  ....

  • 2 Termómetros de alcohol con una precisión de 1º centígrado

  • 1 Termómetro de máximas y mínimas de mercurio con una precisión de 1º centígrado

  • 1 Barómetro aneroide con una precisión de 1 mb.

  • 1 Higrómetro analógico ESCHENBACH con una precisión del 1%

  • 1 Anemómetro digital con una precisión de 0.1 m/s (cedido por el servicio meteorológico del aeropuerto de Granada)

Toma de datos de fotometría ambiental (Hungría)

ESTACIÓN DE FOTOMETRÍA AMBIENTAL COMPUESTA POR  ....

  • 3 Células solares de tipo fotovoltaico

  • 2 Multímetros digitales

  • 1 Central de conmutación

  • Sistema de cableado de todo el conjunto células-multímetro

Otros elementos del equipo (Hungría)



OTROS OBJETIVOS FOTOGRÁFICOS

  • Objetivo fotografico de 28-70 mm f/3.5-5.6 (bayoneta Pentax - enfoque manual)

  • Objetivo fotografico de 28-80 mm f/3.5-5.6 (bayoneta Pentax - enfoque automático)

  • Objetivo fotografico de 28-80 mm f/3.5-5.6 (bayoneta Nikon - enfoque manual)

OTRAS CÁMARAS FOTOGRÁFICAS

  • Telemétrica de óptica intercambiable de  35 mm - Yashica (Manual)

  • 3 compactas de 35 mm

OTROS ELEMENTOS FOTOGRÁFICOS

  • 2 Flash fotográfico

  • Aros de acople cámara-telescopio

  • 5 cables disparadores

  • Juego de filtros fotográficos

POSICIONAMIENTO GEOGRÁFICO Y CARTOGRAFÍA

  • 1 GPS (Sistema de Posicionamiento Global por satélite) para la localización de coordenadas geográficas

  • 3 brújulas de aceite

  • Conjunto de mapas



OTROS ELEMENTOS



  • 7 contrapesos para la monturas de los  telescopios

  • 2 Maletines de herramientas

  • 6 Linternas

  • Pilas de reserva diferentes tipos

  • 2 Baterías de alimentación de  telescopios

  • Material de embalaje

  • Banquetas y sillitas

  • Documentación de referencia: Manual guía de observación del eclipse, tablas, efemérides, etc.

  • Material de registro:  Fichas, carpetas, folios, bolígrafos, etc.





Registro fotográfico (Granada)



TELESCOPIOS



  • (G01) Telescopio Smith-Cassegrain de 5" f/10

  • (G02) Telescopio Newton de 114 mm f/7.8

OBJETIVOS FOTOGRÁFICOS

  • (G03) Objetivo fotográfico de 28-80 mm f/3.5-5.6

CUERPOS DE CÁMARAS FOTOGRÁFICAS



  • (G04) Nikon F-601 (Manual - Automática)

  • (G05) Nikon FM-10 (Manual)

  • (G06) Nikon F70 (Manual - Automática)

FILTROS SOLARES

  • 1 Filtro de Mylar de 60 mm de diámetro

  • 1 Filtro de Mylar de 125 mm de diámetro

  • 1 Pantalla de proyección

MONTURAS Y TRÍPODES



  • 1 Montura ecuatorial motorizada modelo Losmandy CG-11

  • 1 Montura ecuatorial sin motorizar

  • 1 Trípode fotográfico

PELÍCULAS FOTOGRÁFICAS



  • Películas Kodak 100º ASA (negativa)

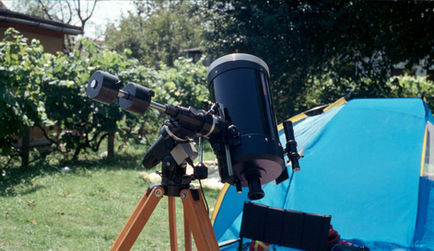

Algunas imágenes del instrumental utilizado en los emplazamientos húngaros
